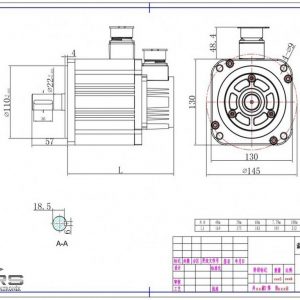

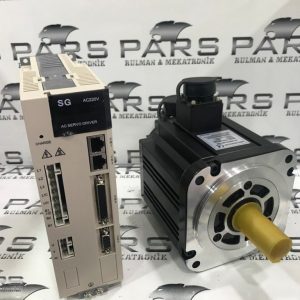

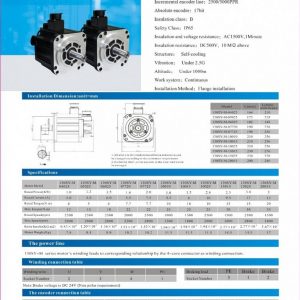

1,5 KW SERVO MOTOR 6 NM 220V

1,5 KW SERVO MOTOR 6 NM 220V

1,5 KW SERVO MOTOR 6 NM 220V Elektronik Ürünler ve Lineer Rulman, CNC malzemeleri için bize hemen ulaşabilirsiniz

04 => mavi_siyah => PUL – 03 => kahve_siyah => DIR – 19 => mavi => PUL+ 18 => kahve => DIR + 24 => kırmızı => 24 + 07 => siyah => Servo ON (24-) 25 => mor => Alarm Reset (24-) 1.5 Kw Servo Motor Sinyal Kablosu Pin ve Renkler 06 => TURUNCU_SİYAH => (PUL -) 07=> YEŞİL_SİYAH => (DIR -) 08 => KIRMIZI => (24V+) 18 => TURUNCU => (PUL +) 19 => YEŞİL => (DIR +) 21 => SİYAH => SERVO ENABLE (24V-) 3 => SARI_SİYAH => (24V-) 15 => SARI => SERVO ALARM OUTPUT (24V-) (SADECE ALARM ESNASINDA OUTPUT SİNYALİ İÇİN PA57=> 0010) GANTRY (PARALEL EKSEN / MASTER-SLAVE) UYGULAMALARI İÇİN DESTEK İSTEYİNİZ. 1.5 Kw Servo Motor Dahili Hız Kontrol Modu PA-4=> 1 (SPEED KONTROL MODE) PA-22=> 0 PA-24=> İSTENEN DEVİR.. Servo Motor Hız Kademeleri (Tıklayınız) DAHİLİ SERVO_ON PARAMETRESİ : PA53 => 1 (24 VOLT İLE ENABLE YAPMAK YERİNE…) 1.5 Kw Servo Motor O-10 VOLT Sürme Parametreleri PA4 => 1 PA43=> 3000 (MOTORUN MAKSİMUM DEVRİ) PIN NUMBER 12 => + 10VOLT PIN NUMBER 13 => 0 VOLT START STOP İÇİN RÖLE İLE PIN 8 => +24 PIN 20 => 0 VOLT 2525 Vidalı Miller için En Uygun Parametre Seti P01=> 2-57 P05=> 180 P06=> 60 P09=> 30
